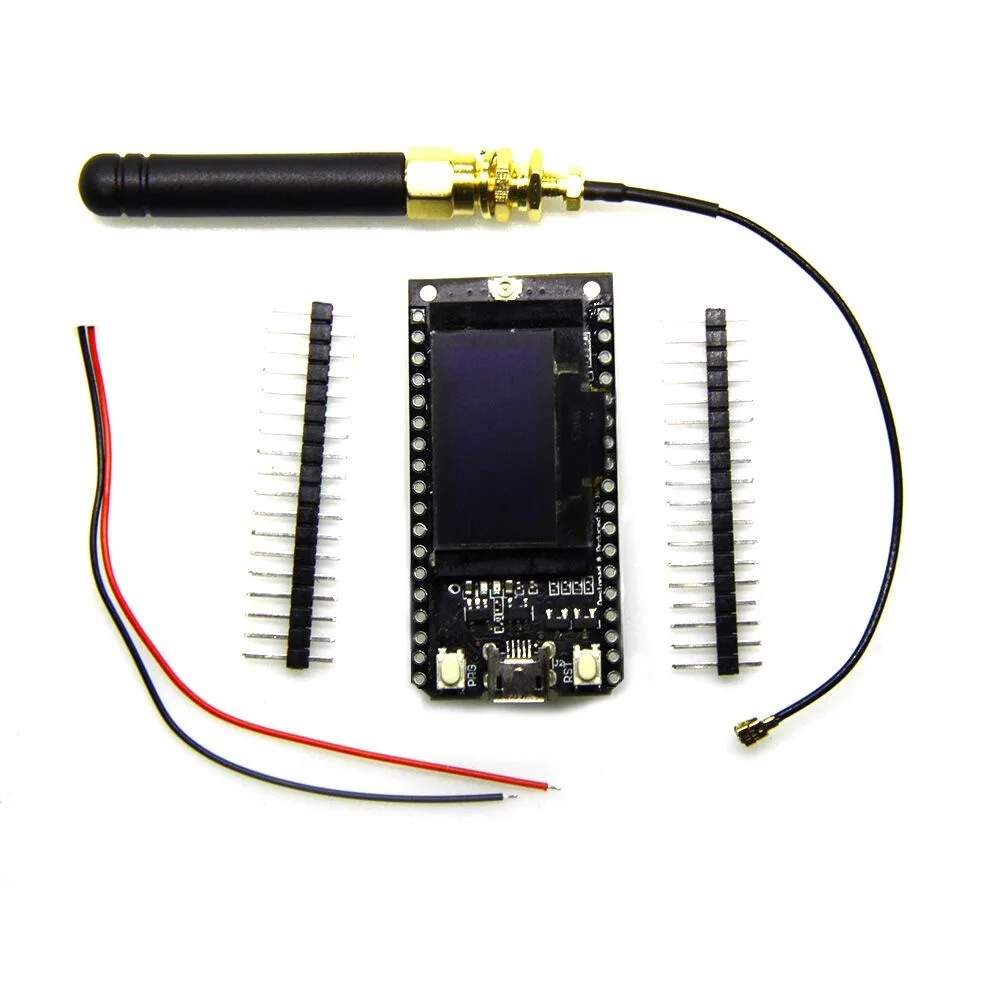

868 мГц/915 мГц sx1276 esp32 Lora 0.96 дюймов синий OLED Дисплей Bluetooth WI FI комплект 32 модуль IOT совет по развитию для Arduino

Бренд	WEMS
Совместимость Марка/Модель	Нет

Опишите:

Антенна 868/915 мГц должна быть в связи с интерфейсом IPEX (если антенна есть не подключен, может повредить чип Lora)
Литиевая батарея заряжает и разряжает контур, когда батарея полная, синий светодиодный прекратит работать. При использовании, обратите внимание на положительный и минус батареи, в противном случае он будет поврежден!

С сенсорным экраном IO Port сенсорный ввод сигнала, вы должны добавить 100nf натягивающий конденсатор на этот pin-код!

Пример:

Данный продукт-чип sx1276, основанный на esp32 Wi-Fi увеличенного OLED, а именно Lora Remote Modem, 868-915 мГц частота, высокая чувствительность-это over-148dbm, + 20dBm выходная мощность, высокая надежность, длинное расстояние передачи.

Бортовой 4 mt байтов (32 mt бит) Wi-Fi антенна, 0.96 дюймов синий OLED дисплей, литиевая батарея зарядки, CP2102 интерфейс и USB Последовательный чип, идеальная поддержка для среды развития Arduino, можно использовать для проверки программ и разработки продукта очень легко и быстро.
Рабочее напряжение: 3.3 В до 7 В

Диапазон рабочей температуры:-40 ° С до + 90 ° С

Поддержка анализа протокола программного обеспечения, станции, SoftAP и прямого режима Wi-Fi
Скорость передачи данных: 150 Мбит/с @ 11n ht40., 72 Мбит/с при 11n HT20, 54 Мбит/с при 11 г, 11 Мбит/с при 11b
Мощность передачи: 19.5 DBM @ 11b, 16.5 DBM @ 11 г, 15.5 DBM @ 11N
Чувствительность приемника до-98 дБм
Стабильная пропускная способность UDP в 135 Мбит/с

Булавки схема Тесты детали

Применение Легенда

Например, один

1) 868 мГц/915 mhzoled lorasender
# Включает <SPI. H>
# Включает <Lora. H>
# Включает <провод. H>
# Включает в себя "ssd1306.h"
# Включаем "образы. ч"
# Определение sck 5/gpio5-sck-sx1278's
# Определение miso 19 // gpio19-miso sx1278's
# Определение Моси 27/gpio27-sx1278's MOSI
# Определение СС 18/gpio18-sx1278s CS
# Определение RST 14/gpio14-Сброс sx1278s
# Определение DI0 26/gpio26-IRQ sx1278is (запрос прерывания)
# Определение диапазона 868e6/915e6
Unsigned int счетчик = 0;
Ssd1306 дисплей (0x3c, 4, 15);
Стринг RSSI = "RSSI-";
Струнная упаковка = "-";
Строка пакет;
Установка пустоты () {
Режим pinMode (16, выход);
Режим pinMode (2, выход);
DigitalWrite (16, low); // Set gpio16 Low для сброса OLED
Задержка (50);
DigitalWrite (16, high);/в то время как OLED работает, gpio16 должен идти высоко
Serial. beging (9600);
В то время как (! Последовательный);
Serial. Println ();
Serial. printn ("тест на отправку Lora");
SPI. begy (sck, miso, mosi, ss);
LORA. setpins (ss, RST, DI0);
Если (! LORA. beging (868) {
Serial. printn ("запуск Lora отказал!");
Время работы (1);
}
/Lora. onreceive (КБК);
/Lora. получают ();
Последовательный. printn ("init OK");
Дисплей. init ();
Дисплей. flipscreenвертикально ();
Дисплей. сетрифт (arialmt_plain_10)
Задержка (1500);
}
Void Loop () {
Дисплей. четкий ();
Display. settextaction (text_align_left);
Дисплей. сетрифт (arialmt_plain_10)
Дисплей. кулиска (0, 0, "отправка пакета:");
Дисплей. кулиска (90, 0, струна (счетчик);
Дисплей. дисплей ();
/Отправить пакет
LORA. beginpacket ();
LORA. print ("привет");
LORA. принт (счетчик);
LORA. endpacket ();
Счетчик + +;
DigitalWrite (2, high);/поворот светодисветодиодный (высокий уровень напряжения)
Задержка (1000);/ожидание на секунду
DigitalWrite (2, low);/выключает светодиодный, делая напряжение низким
Задержка (1000);/ожидание на секунду
}
(2) 868 мГц/915 мГц OLED lorasender
# Включает <SPI. H>
# Включает <Lora. H>
# Включает <провод. H>
# Включает в себя "ssd1306.h"
# Включаем "образы. ч"
# Определение sck 5/gpio5-sck-sx1278's
# Определение miso 19 // gpio19-miso sx1278's
# Определение Моси 27/gpio27-sx1278's MOSI
# Определение СС 18/gpio18-sx1278s CS
# Определение RST 14/gpio14-Сброс sx1278s
# Определение DI0 26/gpio26-IRQ sx1278is (запрос прерывания)
# Определение диапазона 868e6/915e6
Ssd1306 дисплей (0x3c, 4, 15);
Стринг RSSI = "RSSI-";
Струнная упаковка = "-";
Строка пакет;
Void loradata () {
Дисплей. четкий ();
Display. settextaction (text_align_left);
Дисплей. сетрифт (arialmt_plain_10)
Дисплей. шнурок (0, 15, "получен" + Размер упаковки + "байты");
Дисплей. drawstringmaxширина (0, 26, 128, пакет);
Дисплей. кулиска (0, 0, rssi);
Дисплей. дисплей ();
}
Void Cbk (INT packetsize) {
Пакет = "";
Размер упаковки = String (packetsize, DEC);
Для (INT I = 0; I <packetsize; I ++) {пакет + = (char) Lora. читайте ();}
RSSI = "RSSI" + String (Lora. packetrssi (), Дек);
Loradata ();
}
Установка пустоты () {
Режим pinMode (16, выход);
DigitalWrite (16, low); // Set gpio16 Low для сброса OLED
Задержка (50);
DigitalWrite (16, высокий);/в то время как OLED работает, gpio16 должен идти высоко,
Serial. beging (9600);
В то время как (! Последовательный);
Serial. Println ();
Serial. Println ("Lora Receiver Callback");
SPI. begy (sck, miso, mosi, ss);
LORA. setpins (ss, RST, DI0);
Если (! LORA. begin (868e6) {
Serial. printn ("запуск Lora отказал!");
Время работы (1);
}
/Lora. onreceive (КБК);
LORA. получают ();
Последовательный. printn ("init OK");
Дисплей. init ();
Дисплей. flipscreenвертикально ();
Дисплей. сетрифт (arialmt_plain_10)
Задержка (1500);
}
Void Loop () {
INT packetsize = Lora. parsepacket ();
Если (packetsize) {Cbk (packetsize);}
Задержка (10);
}

Примечание:Данный продукт не включает аккумулятор.

Доставка список: Цельнокроеное платье
